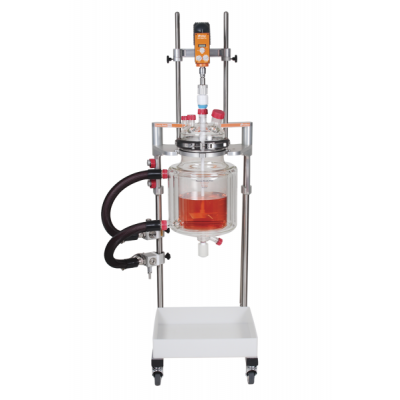

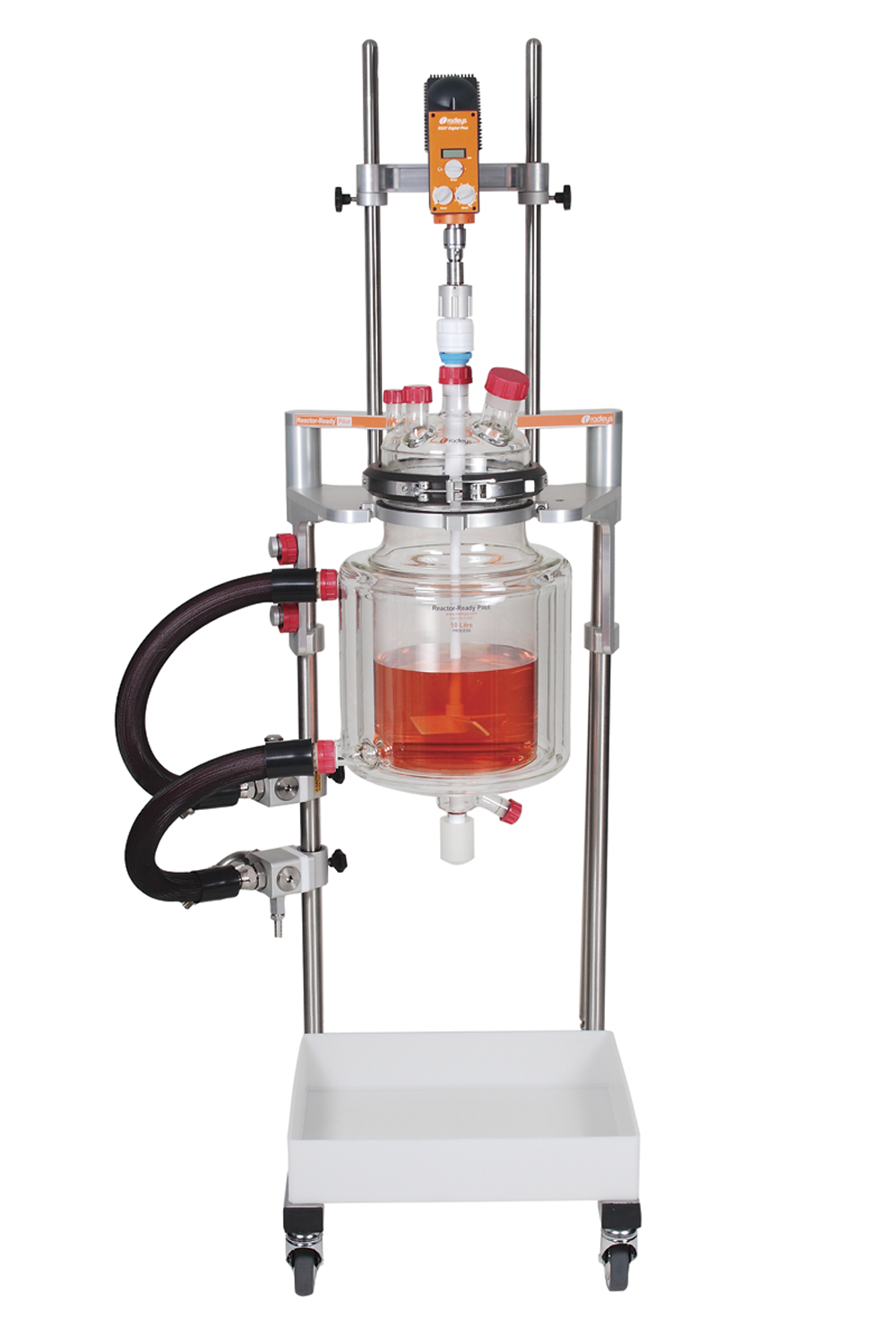

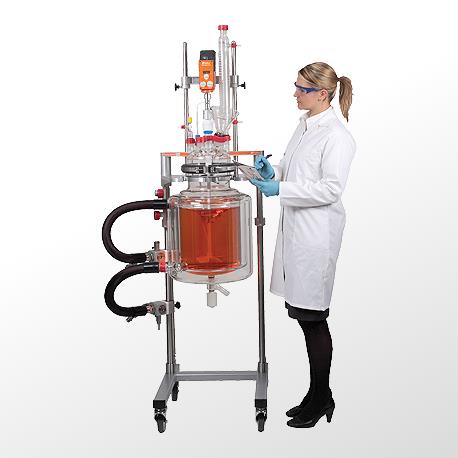

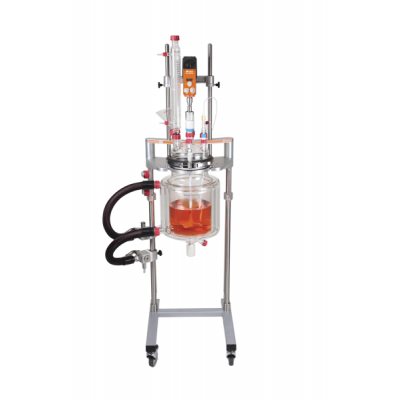

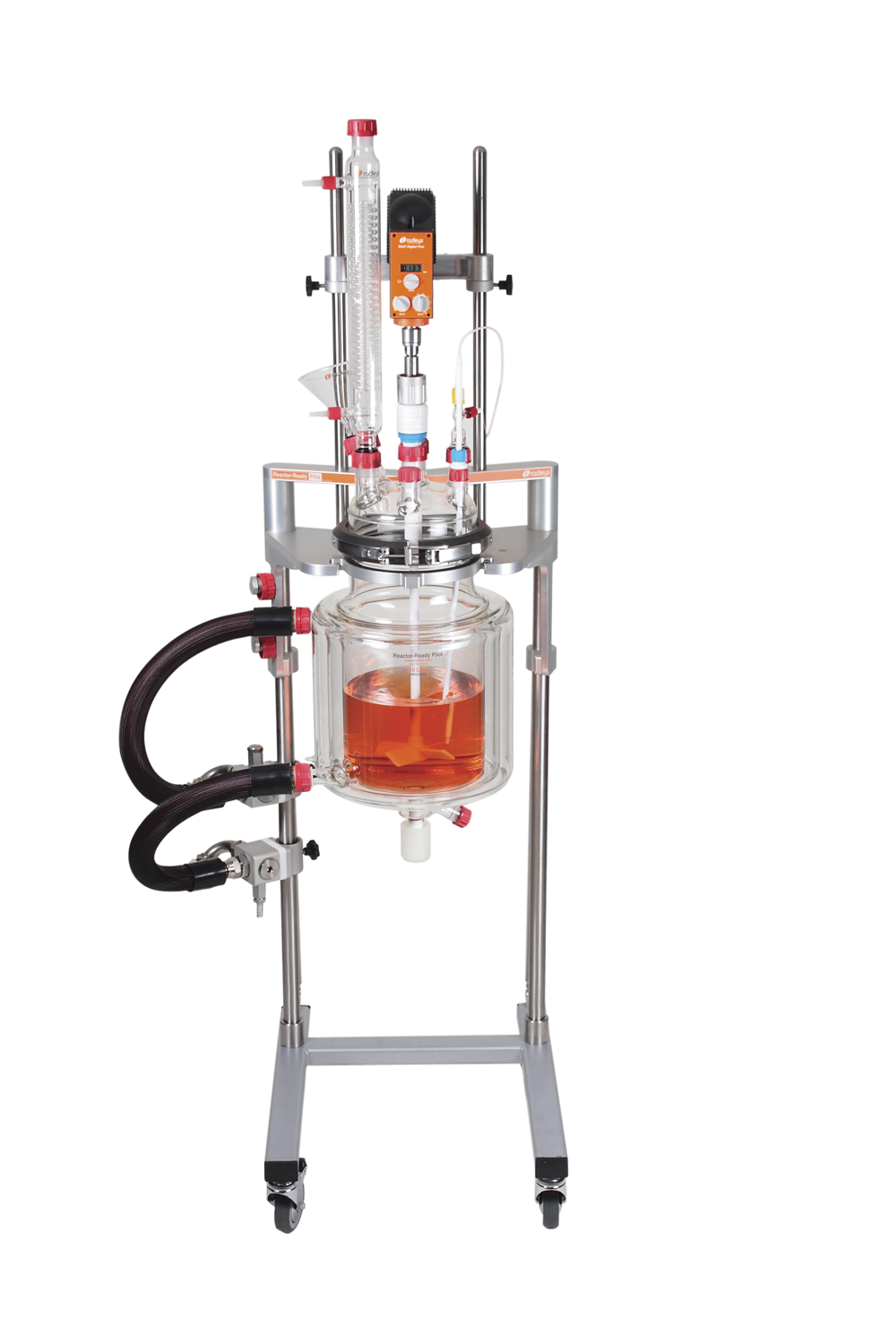

Reactor-Ready™ Pilot – Uniwersalne reaktory chemiczne z wymiennymi naczyniami reakcyjnymi stanowią idealne rozwiązanie dla laboratoriów zajmujących się syntezą chemiczną, projektowaniem i skalowaniem procesów, oraz pracami badawczo rozwojowymi w skali pilotażowej. Zastępują wiele zestawów reaktorów jednym, uniwersalnym systemem Reactor-Ready™ Pilot z wymiennymi naczyniami - od 5 do 35 litrów - które można wymienić w ciągu kilku minut, a nie godzin.

• Szeroka gama naczyń z płaszczem termostatującym- od 5 litrów do 35 litrów
• Naczynia z dodatkowym płaszczem próżniowym - od 5 litrów do 10 litrów
• Naczynia procesowe – naśladujące reaktory przemysłowe

Elastyczne

Rozmiary naczyń z płaszczem termostatującym od 5 litrów do 35 litrów. Naczynia z dodatkowym płaszczem próżniowym od 5 litrów do 10 litrów. Do naczyń można wybrać jedną z dwóch precyzyjnie szlifowanych pokryw z kołnierzem DN200.

Wymienne

Łatwa wymiana naczyń dzięki szybko zwalnianemu zaciskowi i złączkom do węży o szerokim otworze. Akceptuje wszystkie wiodące marki mieszadeł mechanicznych i umożliwia łatwą regulację bez użycia narzędzi.

Uniwersalne

Kompaktowa konstrukcja ze stali nierdzewnej pasuje do wszystkich rozmiarów naczyń. Proporcja wysokości wewnętrznej naczynia do jego średnicy wynosi 1,25:1 co naśladuje reaktory przemysłowe.

Proste

Samonastawne sprzęgło mieszadła włącza się bez użycia narzędzi. Innowacyjne rozgałęźniki węży umożliwiają łatwe spuszczanie płynów termicznych.

Zalety:

• Szybko-złączka do naczyń umożliwiająca natychmiastową ich wymianę
• Możliwość pracy z szerokim zakresem naczyń szklanych (z płaszczem termostatującym lub z płaszczem termostatującym i płaszczem próżniowym) o pojemnościach 5 L, 10 L, 15 L, 20 L oraz NOWOŚĆ! 30 i 35 L
• Stosunek wysokości wewnętrznej do średnicy naczynia 1.25 do 1 naśladuje reaktory przemysłowe
• Dopuszczalna do zastosowania próżnia: max. 10 mbar; ciśnienie wew.: max. 0,5 bar
• System współpracuje ze wszystkimi dostępnymi na rynku mieszadłami mechanicznymi wiodących producentów oraz jest łatwy w obsłudze
• Uniwersalny statyw ze stali nierdzewnej pozwala na wykorzystywanie naczyń reakcyjnych o różnych rozmiarach
• Samocentrujące się sprzęgło mieszadła, nie wymaga użycia narzędzi
• Duży wybór akcesoriów, m.in. chłodnic i wkraplaczy, lejków, itp.
• Zakres pracy -70°C do + 230°C
• Innowacyjne przyłącza węży pozwalają na łatwe opróżnienie płaszcza naczynia z medium termostatującego
• Zerowa objętość martwa – proces zachodzi w całej objętości naczynia reakcyjnego, dzięki idealnemu dopasowaniu zaworu spustowego do krzywizny dna naczynia reakcyjnego. Brak ryzyka pęknięcia naczynia na skutek zbyt mocnego dokręcenia zaworu spustowego
• Dostępne do wyboru pokrywy z kołnierzem DN200 z 6-ma lub 7-ma szyjkami, pasującymi do wszystkich naczyń reakcyjnych. Inne wersje dostępne na zapytanie
• Opcjonalne oprogramowanie AVA pozwala na automatyzację oraz dokumentację procesu

Jak poprawnie skompletować system Reactor-Ready™ Pilot:

• Wybierz podstawę Reactor-Ready™ Pilot do pracy z reaktorem
• Wybierz wymaganą pokrywę (na zamówienie dostępne opcje niestandardowe!)
• Wybierz potrzebne zestawy naczyń
• Wybierz mieszadło mechaniczne, którego potrzebujesz
• Jeśli potrzebujesz termostatu cyrkulacyjnego, węży, adapterów do węży, płynu termostatującego lub akcesoriów szklanych, wybierz z listy akcesoriów
• Jeśli potrzebujesz automatyzacji, dodaj sterujące oprogramowanie AVA i centrum danych

Charakterystyka/komponenty systemu:

Podstawa systemu Reactor-Ready^TM Pilot

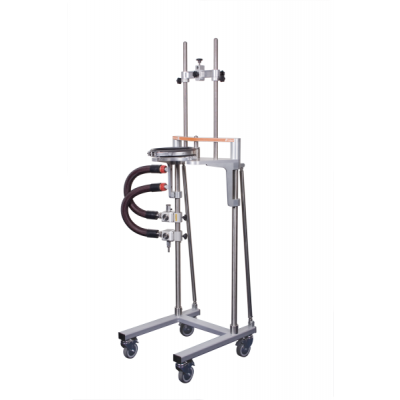

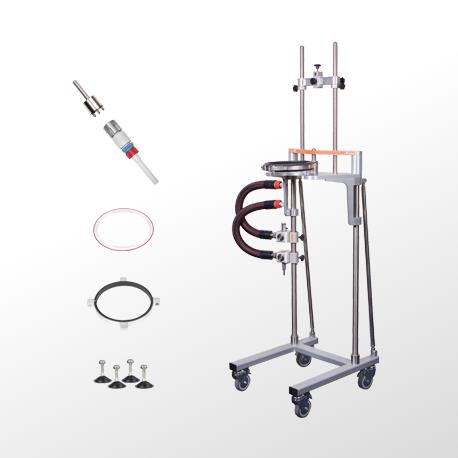

Reaktor laboratoryjny Reactor-Ready Pilot Core - Rdzeń systemu z akcesoriami

Rdzeń reaktora Reactor-Teady Pilot zawiera wszystkie następujące elementy:

• Statyw podstawy, pręty wsporcze, zacisk do naczyń, dwuteownik i wsporniki mieszadła.
• Naczynie do kolektora - Izolowane węże z szybkozłączkami.
• Dolny kolektor dolotowy ze spustem.
• Górny kolektor wylotowy z odpowietrzeniem.
• Prowadnica do pręta mieszadła B34, PTFE.
• Sprzęgło napędu mieszadła ze stali nierdzewnej.
• Jeden aluminiowy kołnierz podtrzymujący naczynie.
• O-ring kołnierza FEP i kołnierz centrujący z PTFE UWAGA: zestaw nie zawiera węży termostatujących.

Wymagane są węże termostatujące z przyłączami żeńskimi M30 x 1.5 lub z odpowiednimi adapterami.

Zestawy naczyń procesowych z prętem z końcówką mieszającą turbinową PTFE, czujnikiem temperatury PTFE i złączkami do Reactor-Ready^TM Pilot

• Precyzyjnie wykonane naczynia ze szkła borokrzemianowego
• Wybór szklanych pokryw DN200 z 6 lub 7 szyjkami, które pasują do wszystkich rozmiarów naczyń (dostępne opcje niestandardowe)
• Naczynia są wyposażone w kurek odcinający V4 Zero Dead Space Drain, który zapobiega nadmiernemu dokręceniu, które może spowodować pęknięcie szkła

Naczynia procesowe z płaszczem termostatującym do Reactor-Ready^TM Pilot

System akceptuje naczynia 5, 10, 15, 20, 30 i 35 litrów z pojedynczym płaszczem termostatującym oraz naczynia 5 i 10 litrów z dodatkowym płaszczem próżniowym o pojemności:

• Pojedynczy płaszcz od 5 do 35 litrów
• Płaszcz próżniowy 5 i 10 litrów
• Zero martwej przestrzeni w części spustowej
• Stosunek rozmiarów wew. 1,25 do 1

Pokrywy szklane

Pokrywy szklane DN200 pasują do wszystkich rozmiarów naczyń. Wybierz jedną z dwóch standardowych konfiguracji z 6 lub 7 szklanymi złączami Rodaviss lub poproś o indywidualny projekt.

• Szklane pokrywki DN200 pasują do wszystkich rozmiarów naczyń:
• Pokrywa DN200 z 6 lub 7 stożkowymi szlifami szklanymi Rodaviss
• Złącza Rodaviss nie wymagają smarowania, nie zakleszczają się i można je stosować zamiennie ze zwykłymi szlifami stożkowymi
• Dostępne są również szlify Rodaviss A (standard US).

Pokrywy z PTFE

Idealne do Technologii Analizy Procesów (Process Analytical Technology PAT) i do stosowania z sondami testowymi

• Zdejmowane nasadki z PTFE i złączki zaciskowe zapewniają maksymalną elastyczność, wystarczy odkręcić i zmienić łącznik, aby dopasować go do konfiguracji.
• Bardziej nadają się do PAT i sond testowych niż odpowiednie pokrywy szklane.
• Pozwalają na więcej zabudowanie większej ilości szyjek na mniejszej przestrzeni (8 zamiast 6 lub 7).
• Są bardziej wytrzymałe i mniej podatne na pękanie niż szkło.
• Redukują martwą przestrzeń w górnej części reaktora.

Tace ociekowe z polipropylenu

• Tace ociekowe NIE są zawarte w podstawie Reactor-Ready^TM Pilot i należy je zamawiać oddzielnie
• Są wykonane z odpornego chemicznie polipropylenu i przeznaczone do wychwytywania wszelkich wycieków lub zawartości naczynia w przypadku jefo rozbicia
• Dostępne w pojemnościach 7, 22, 45 i 55 litrów
• Łatwo wsuwane na podstawę Reactor-Ready^TM Pilot

W przypadku temperatur powyżej 150 ˚C zalecamy stosowanie wysokowydajnych O-ringów tłoków Chemraz, aby zapobiec ewentualnemu wyciekowi. O-ringi Chemraz nadają się do pracy w temperaturach od 0 ˚C do + 230 ˚C i nie powinny być stosowane poniżej 0 ˚C.

Ważne: Zestawy obniżające wysokość zastępują główne pręty pionowe i tylne drążki napinające, aby zmniejszyć całkowitą wysokość systemu odpowiednio o 200 mm lub 300 mm. Idealny do miejsc o ograniczonej wysokości.
